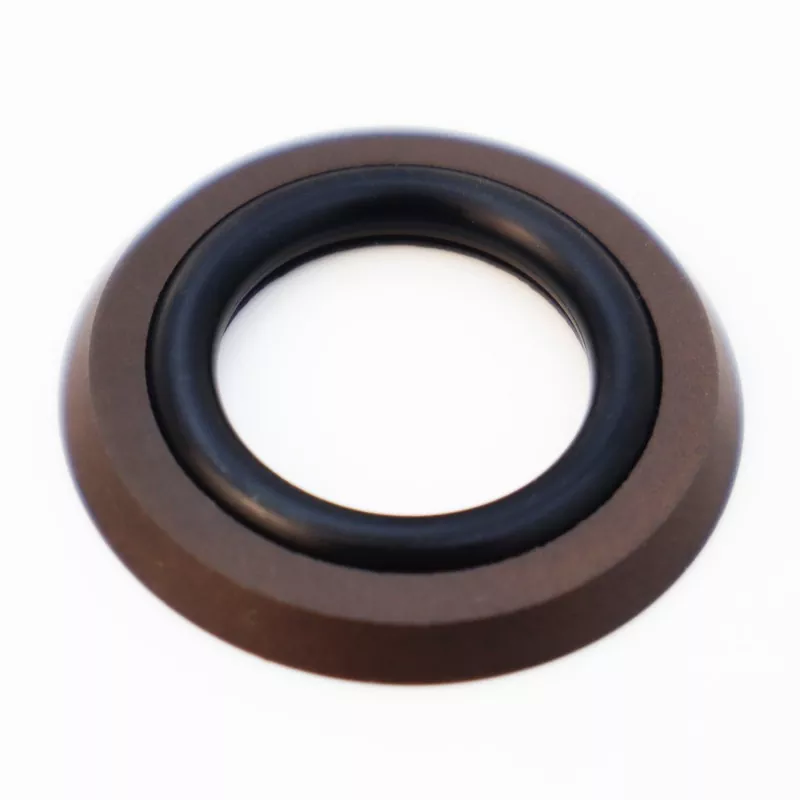

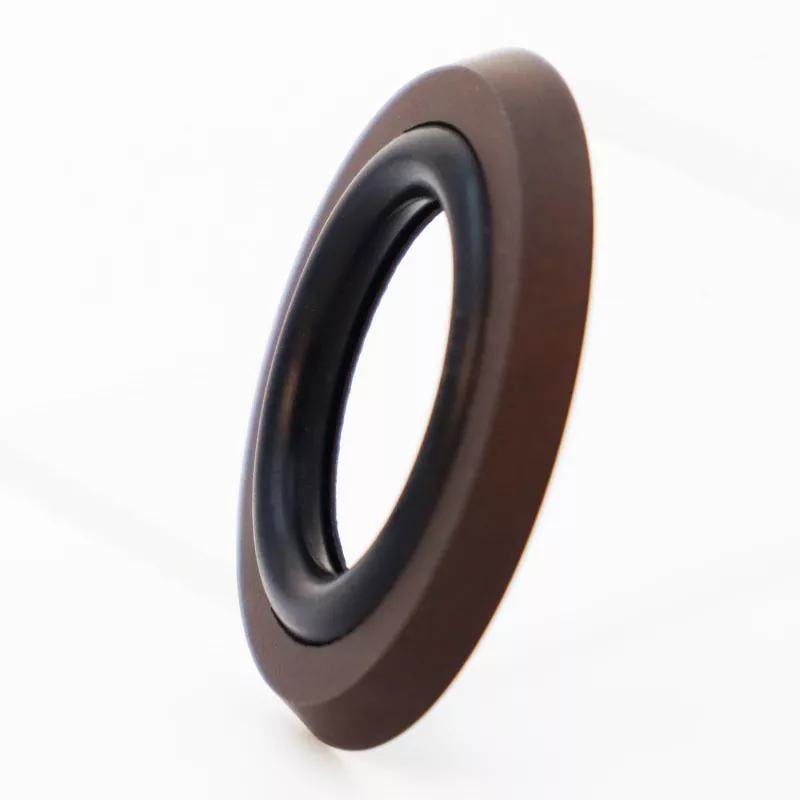

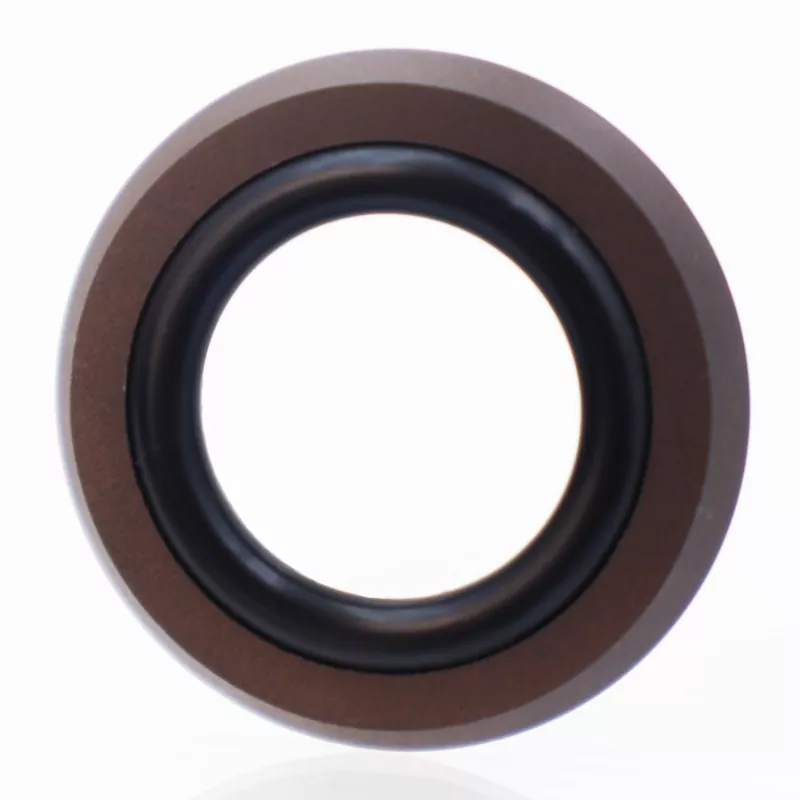

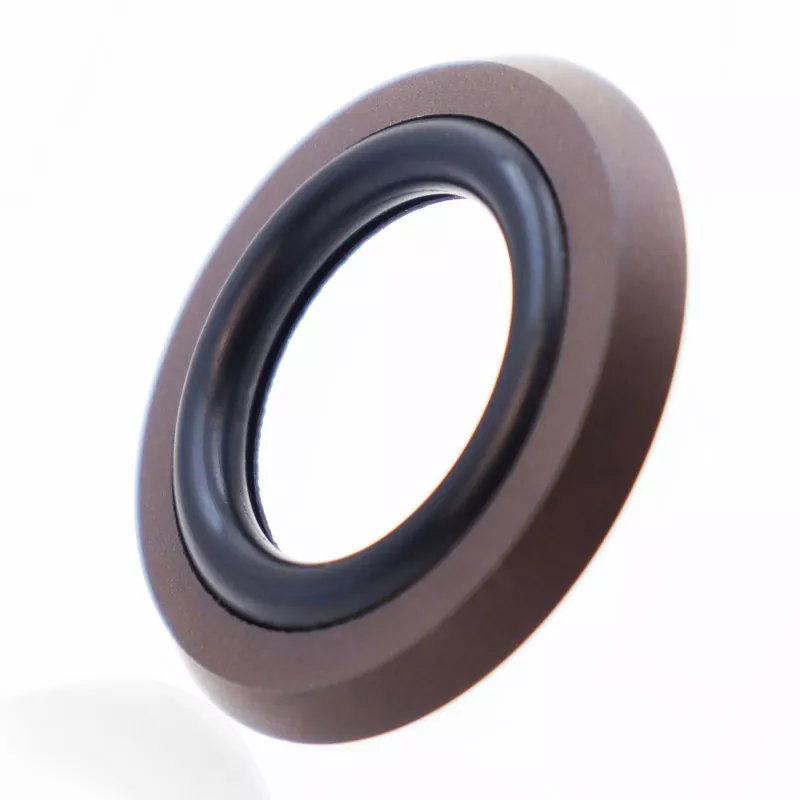

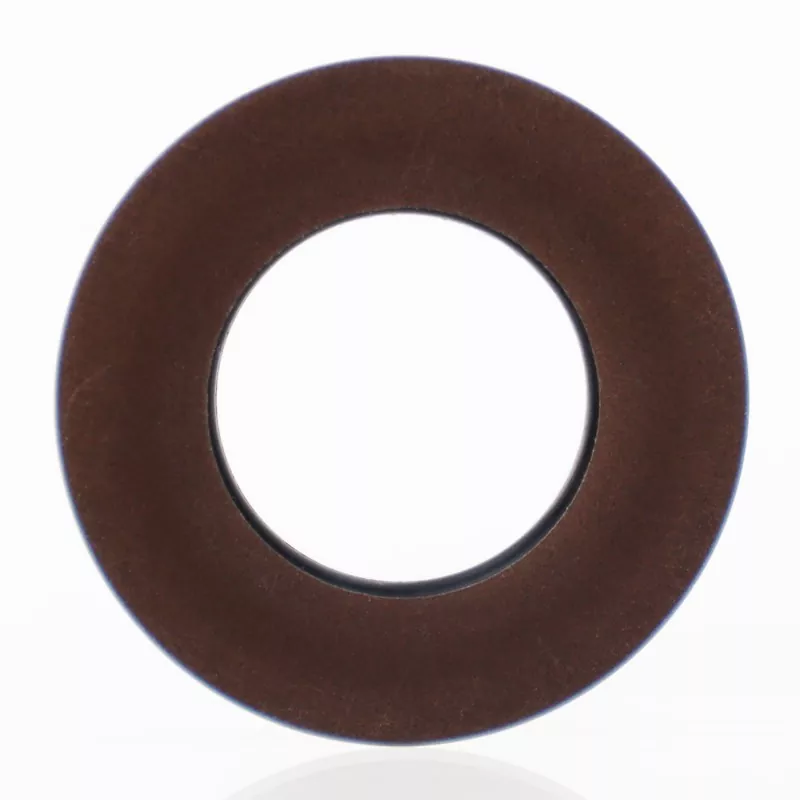

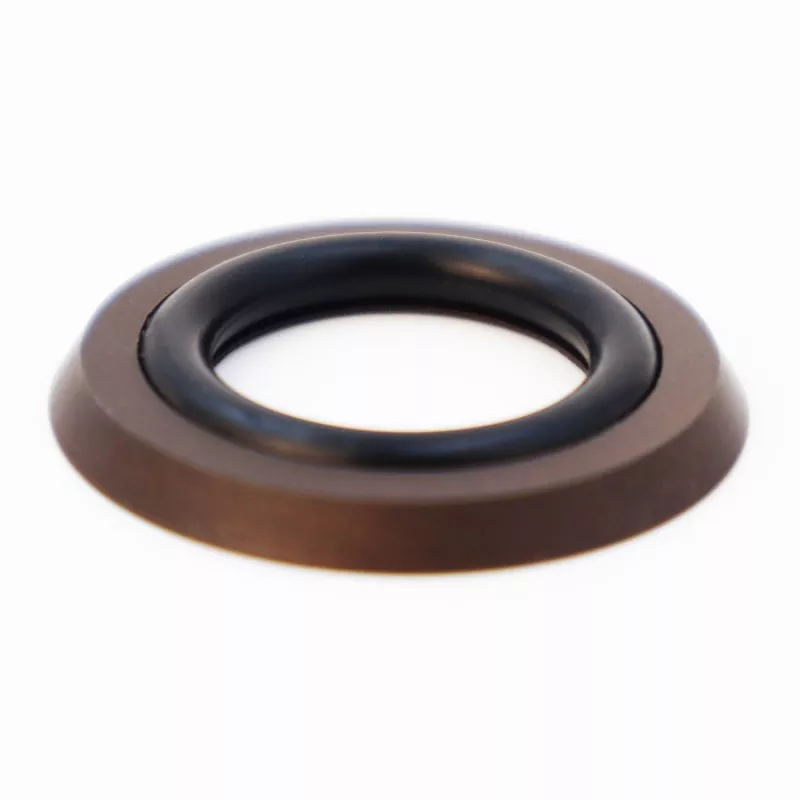

Aksiaalijalkatyyppinen yhdistetty tiiviste koostuu jalan muotoisesta täytetystä PTFE:stä valmistetusta tiivisterenkaasta ja kumisesta O-renkaasta. Se on suunniteltu yksisuuntaisiin staattisiin tiivistyssovelluksiin, kuten aksiaalisiin (päätypinta) ja laippatiivisteisiin. Keskeisiä ominaisuuksia ovat pitkä käyttöikä, erinomainen tiivistyskyky, kestävyys korkeille ja erittäin korkeille paineille sekä kompakti rakenne, joka vaatii vähän asennustilaa; se soveltuu myös hydraulisiin tiivistyssovelluksiin. Saatavana kaksi versiota: RC2875-A (sisäiselle paineelle) ja RC2875-B (ulkoiselle paineelle).
Sen kompakti rakenne sopii kapeisiin asennusuriin, mikä vähentää merkittävästi laitevuotojen riskiä. Täysi valikoima eritelmiä on saatavilla varastossa, ja otamme mielellämme kyselyitä ja näytetilauksia maailmanlaajuisilta ostajilta.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Keskikokoinen |
|
≤60 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Mineraalipohjaiset hydrauliöljyt, palonkestävät nesteet (HFA/HFB), vesi jne. |
|
-20 - +200 (FKM O-renkaalla) |
Tämä tiiviste koostuu modifioidusta PTFE-tiivisterenkaasta, jossa on jalan muotoinen profiili, ja O-renkaasta. Paineen alaisena tiivisteen tartuntavoima kasvaa – eli mitä korkeampi paine, sitä parempi tiivistyskyky. Liukurenkaan jalkamuotoisen sivulaipparakenteen ansiosta O-rengas on estetty pursotuksesta, jolloin tiiviste kestää korkeita ja erittäin korkeita paineita.
Kaikki parametrialueen tekniset tiedot ovat saatavilla.
|

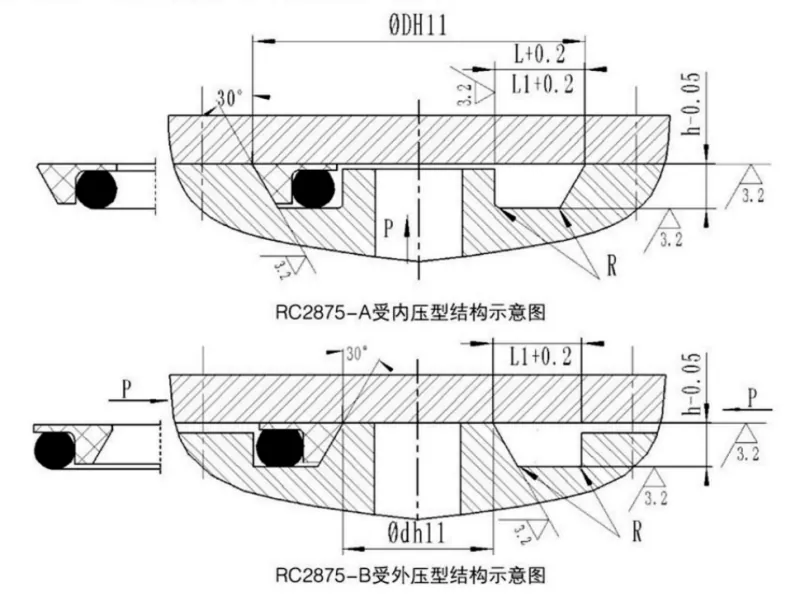

Ulkohalkaisija-alue D H11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Uran leveys L1 + 0,2 Paine > 100 MPa |
Kulman säde Rmax |
O-renkaan langan halkaisija tehdä |
|
17-50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51-127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128-499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Kaikki parametrialueen tekniset tiedot ovat saatavilla.
|
Sisähalkaisija-alue dh11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Uran leveys L1 + 0,2 Paine > 100 MPa |
Kulman säde Rmax |
O-renkaan langan halkaisija tehdä |
|
5-40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41-127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128-499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
