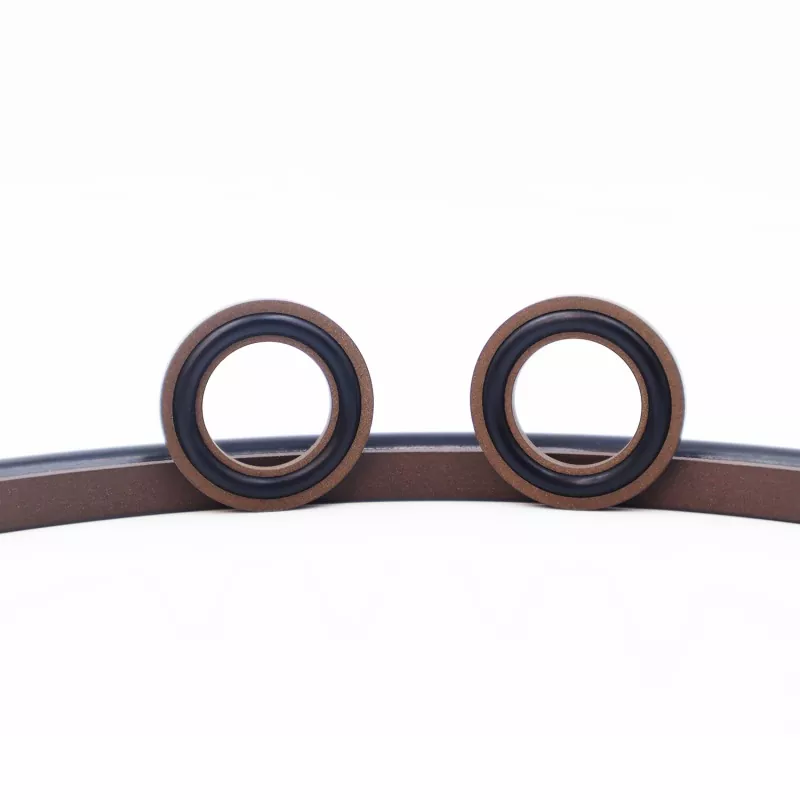

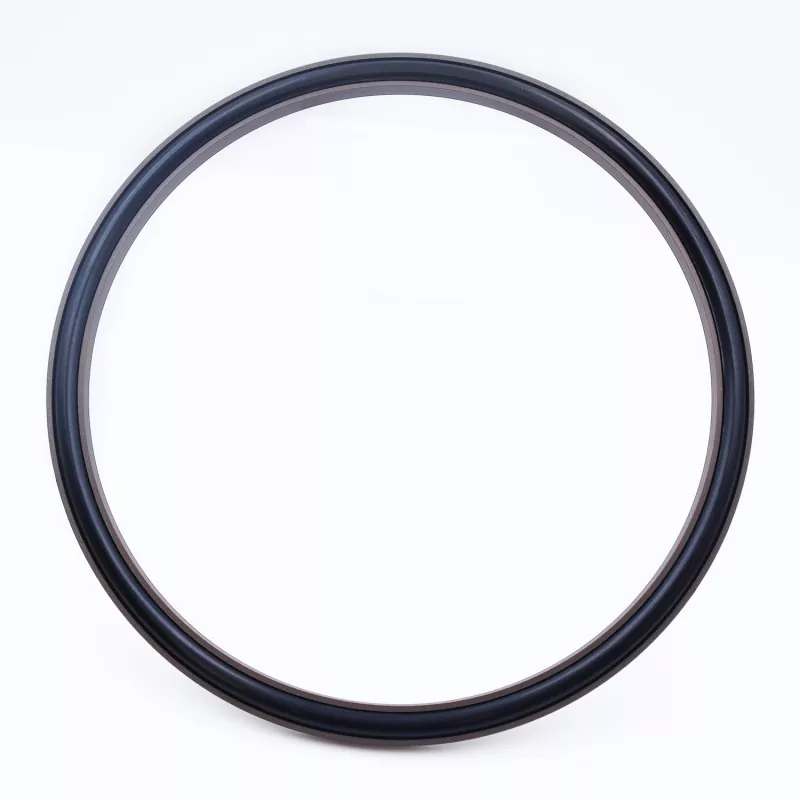

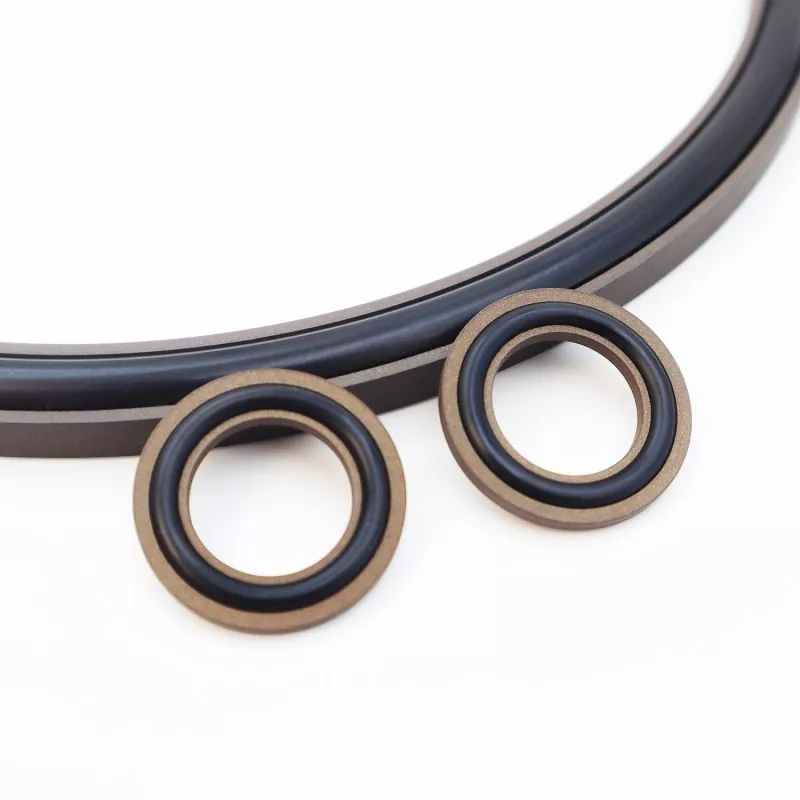

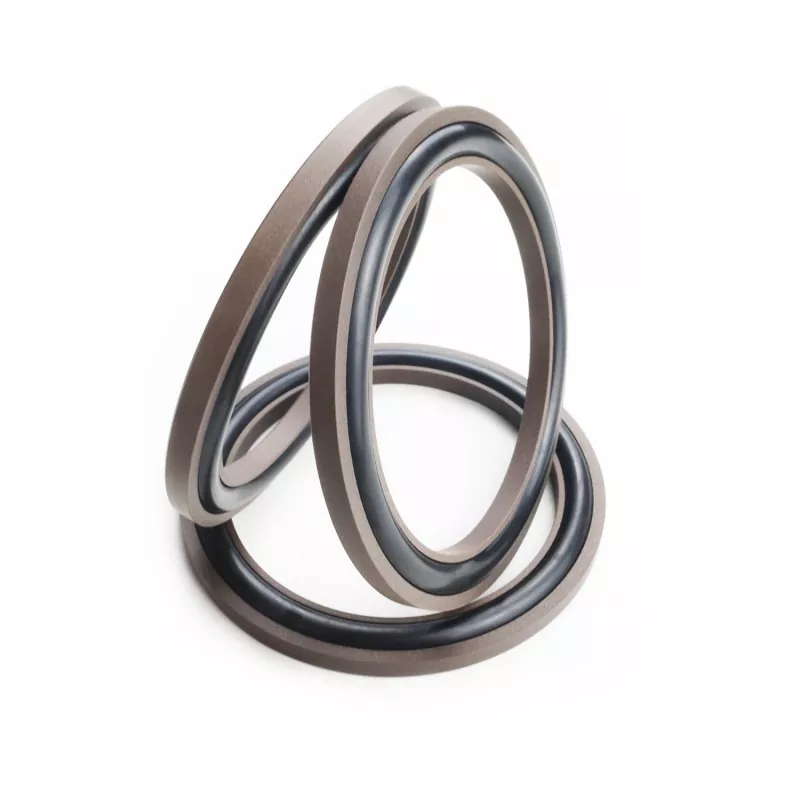

Aksiaalinen C-tyypin yhdistetty tiiviste koostuu C:n muotoisesta tiivisterenkaasta, joka on valmistettu täytetystä PTFE:stä, ja kumisesta O-renkaasta; se on suunniteltu staattisiin tiivistyssovelluksiin, kuten aksiaalisiin (päätypinta) ja laippatiivisteisiin. Keskeisiä ominaisuuksia ovat pitkä käyttöikä, erinomainen tiivistyskyky, korkean paineen kestävyys ja kompakti rakenteellinen jalanjälki; se soveltuu myös hydraulisiin tiivistyssovelluksiin. Saatavana kaksi versiota: RC2872-A (sisäiselle paineelle) ja RC2872-B (ulkoiselle paineelle).
Kompakti rakenne helpottaa asennusta ahtaisiin tiloihin, mikä takaa luotettavan tiivistyksen ja pidennetyn käyttöiän pitkäaikaisessa käytössä. Täysi valikoima eritelmiä on saatavilla varastossa, ja palveluita tarjotaan maailmanlaajuisille ostajille, mukaan lukien tekninen valinta, hintakyselyt ja joukkotilaukset.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Keskikokoinen |
|
≤100 |
-35 - +100 (NBR O-renkaalla) |
- |
Hydrauliöljy, emulsio, vesi jne. |
|
-20 - +200 (FKM O-renkaalla) |

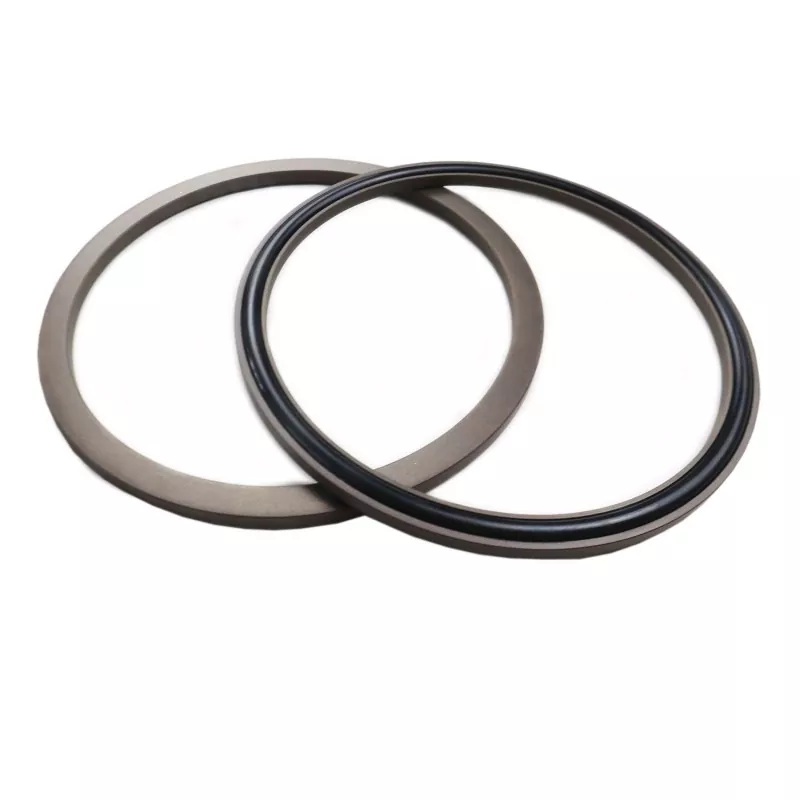

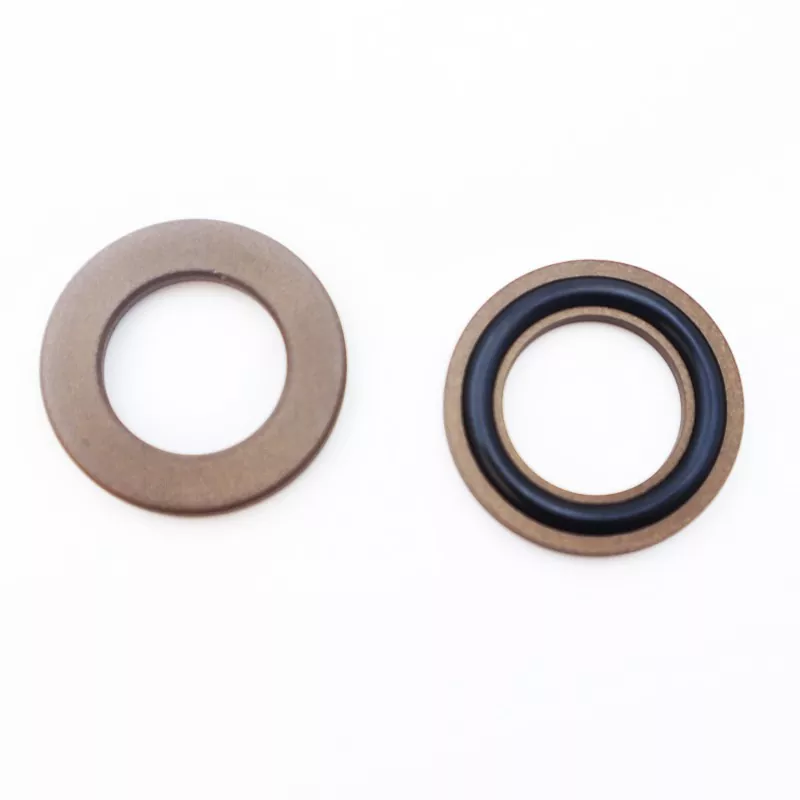

Tämä tiiviste koostuu C-muotoisesta PTFE-tiivisterenkaasta ja O-renkaasta; O-rengas tarjoaa esipuristuksen, joka tuottaa tiivisteen saavuttamiseen tarvittavan puristusvoiman. Paineen alaisena tämä puristusvoima kasvaa – mikä tarkoittaa, että tiiviste toimii paremmin paineen noustessa. Liukurenkaan kaksoislaipparakenteen ansiosta O-rengas on estetty pursotuksesta, jolloin tiiviste kestää korkeita paineita.
Kaikki parametrialueen tekniset tiedot ovat saatavilla.
|

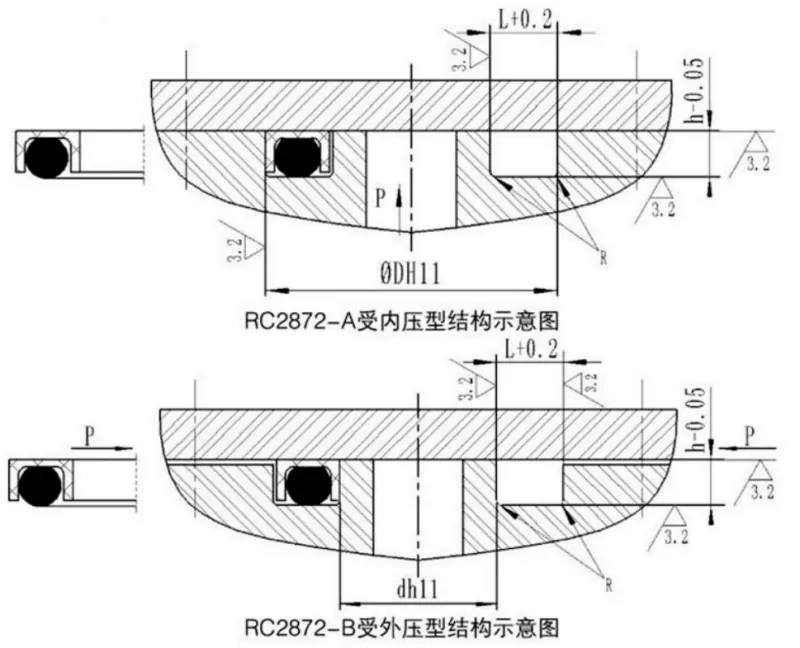

Ulkohalkaisija-alue D H11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Kulman säde Rmax |
O-renkaan langan halkaisija tehdä |
|
15-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51-127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128-499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Kaikki parametrialueen tekniset tiedot ovat saatavilla.
|
Sisähalkaisija-alue d h11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Kulman säde Rmax |
O-renkaan langan halkaisija tehdä |
|
5-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51-127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128-499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
13.6 |
0.7 |
8.60 |
