Asennusrakenne ja vaatimukset
1. Akselin materiaali: Yleisesti käytettyjä ovat hiiliteräs ja ruostumaton teräs. Suuria nopeuksia varten pintaan levitetään kromipinnoite, HRC40-45.

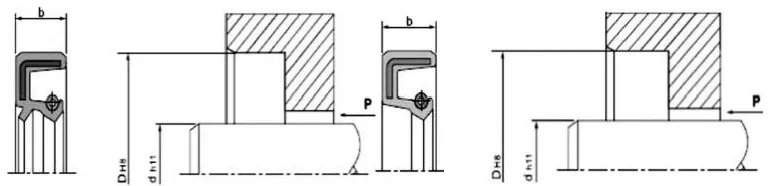

2. Pyörivän akselin ja urien rakenne: Akselin pinnan tulee olla sileä ja purseeton. Spiraaliset työstöjäljet voivat luoda pumppausvaikutuksen, mikä johtaa vuotoon. On suositeltavaa, että öljytiivisteen asennusalue hiotaan Ra0,1-0,5 µm:n pinnan karheudeksi, joka tasaantuu nopeuden kasvaessa. Asennuksen ja purkamisen helpottamiseksi akseli ja urat on suunniteltava viisteillä tai pyöristetyillä reunoilla Katso kuvat 1 ja 2.
|
Tiivistyskorkeus b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r max. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Kuva 1. Uran viisteen rakenne
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10-20 |
d-2,0 |
2 |
|
20-30 |
d-2.5 |
3 |
|
30-40 |
d-3,0 |
3 |
|
40-50 |
d-3.5 |
4 |
|
50-70 |
d-4,0 |
4 |
|
70-95 |
d-4.5 |
5 |
|
95-130 |
d-5.5 |
6 |
|
130-240 |
d-7,0 |
8 |
|
240-500 |
d-11,0 |
12 |
|
500-800 |
d-14,0 |
14 |
|
800-1250 |
d-18,0 |
16 |

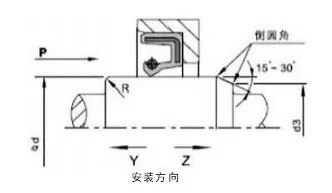

Kuva 2 Pyörivän akselin viisterakenne
Pyörivän akselin huulitiivisteiden suorituskykyyn vaikuttavat tekijät

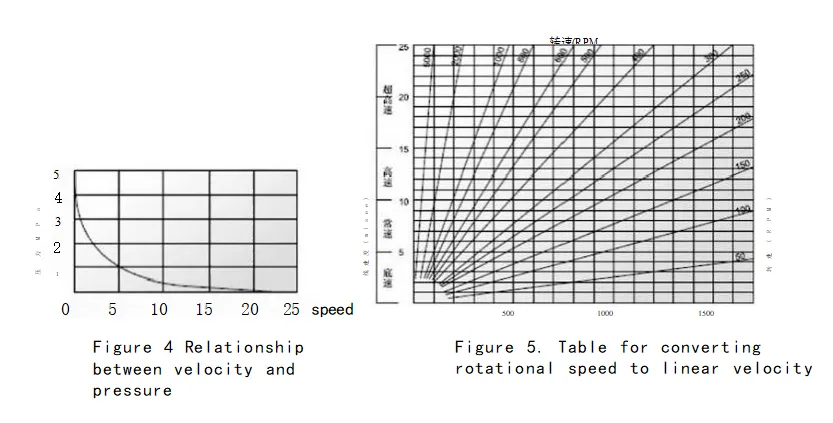

Tiivistysvaikutukseen vaikuttaa kymmeniä tekijöitä. Itse öljytiivisteen, kuten sen materiaalin ja rakenteen, lisäksi myös muut tekijät, kuten väliaine, lämpötila, paine, voitelu, nopeus ja pinnan karheus, vaikuttavat suoraan tiivistysvaikutukseen, ja nämä tekijät ovat usein vuorovaikutuksessa keskenään. Seuraavat kaaviot on tarkoitettu vain käyttäjille.

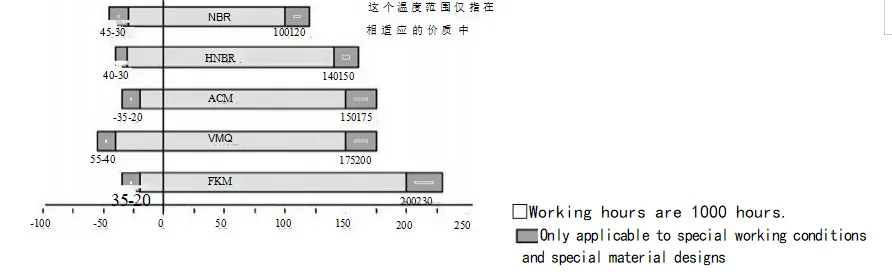

Kuva 3. Lämpötilan vaikutus öljytiivisteeseen
Asennus: Huolellinen asennus on edellytys öljytiivisteiden asianmukaiselle toiminnalle.
|
Asennuskaavio (onteloasennus) |
||
|
Oikea asennustapa |
Sovellettavat työolosuhteet |
Väärä asennustapa |
|
|
Tätä menetelmää voidaan soveltaa vain, kun öljytiivisteen päätypinta ja onkalon päätypinta ovat samassa tasossa. Kun puristuslaitteisto toimii nopeasti, öljytiiviste on asetettava oikein; muuten voi tapahtua kohdistusvirheitä. |
|
|
|
Tämä malli sopii tilanteisiin, joissa öljytiivisteen päätypinta on alempana kuin ontelopäätypinta. Jopa nopealla puristamalla öljytiiviste voidaan silti sijoittaa hyvin. Tämän tyyppisestä kiinnikkeestä puuttuu kuitenkin säteittäinen asemointi, joten puristuslaitteen tasaisen levyn ja paineakselin aksiaalisen kohtisuoran on saavutettava tietty tarkkuus. |
|
|
|
Tämä menetelmä soveltuu tilanteisiin, joissa öljytiivisteen päätypinta on alempana kuin onkalon päätypinta. Kun laitetta painetaan sisään nopeasti, on ratkaisevan tärkeää varmistaa, että öljytiiviste on asetettu oikein. muuten voi tapahtua kohdistusvirheitä. |
 |
|
|
Tämä menetelmä soveltuu vain huoltoon tai yksinkertaisiin asennusolosuhteisiin, joissa painelaitteita ei ole saatavilla. Koska asennuksen aikana ei voida saavuttaa täysin tasaista puristusta, erilaiset asennusongelmat ovat väistämättömiä. Se on ensisijaisesti suunniteltu estämään säteittäinen kohdistusvirhe asennuksen aikana, mikä saattaa vääntää öljytiivistettä, tai estämään öljytiivisteen liitososan (ulkoympyrän) kumin vaurioituminen asennuksen aikaisista tauoista. Siksi tätä asennustapaa ei yleensä suositella. |
|

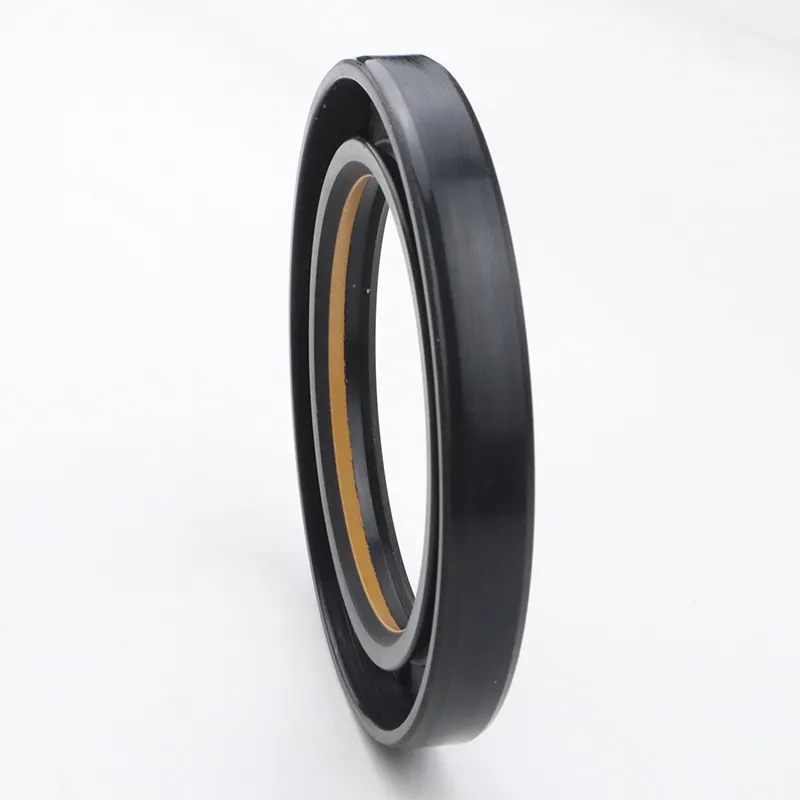

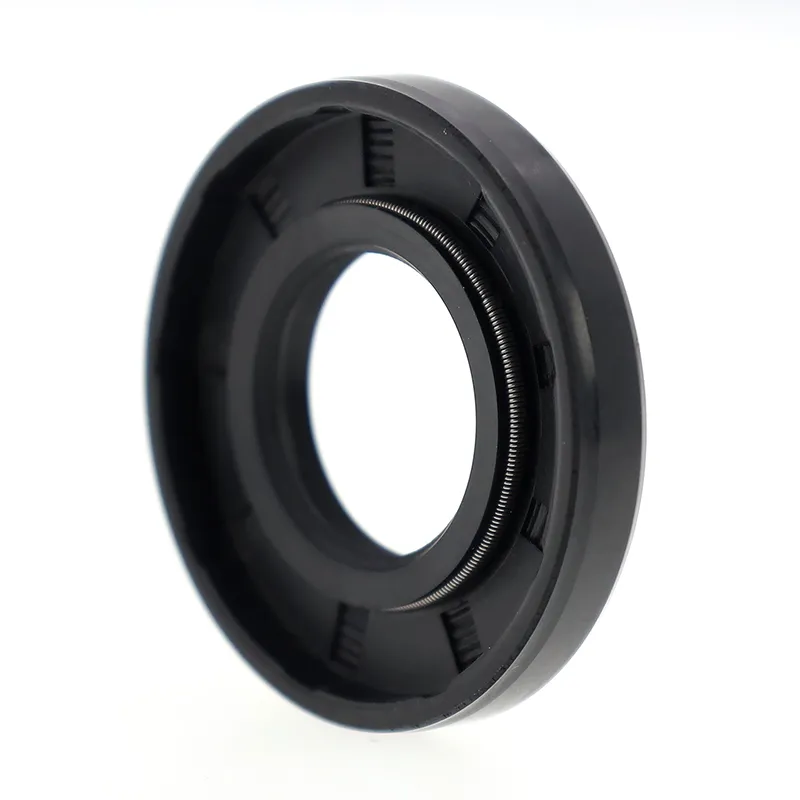

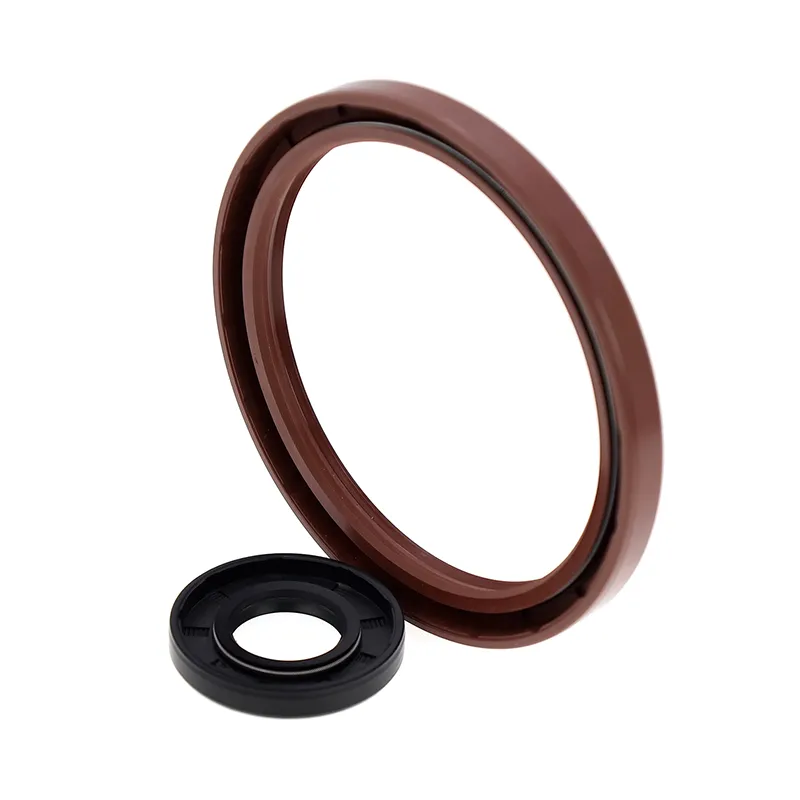

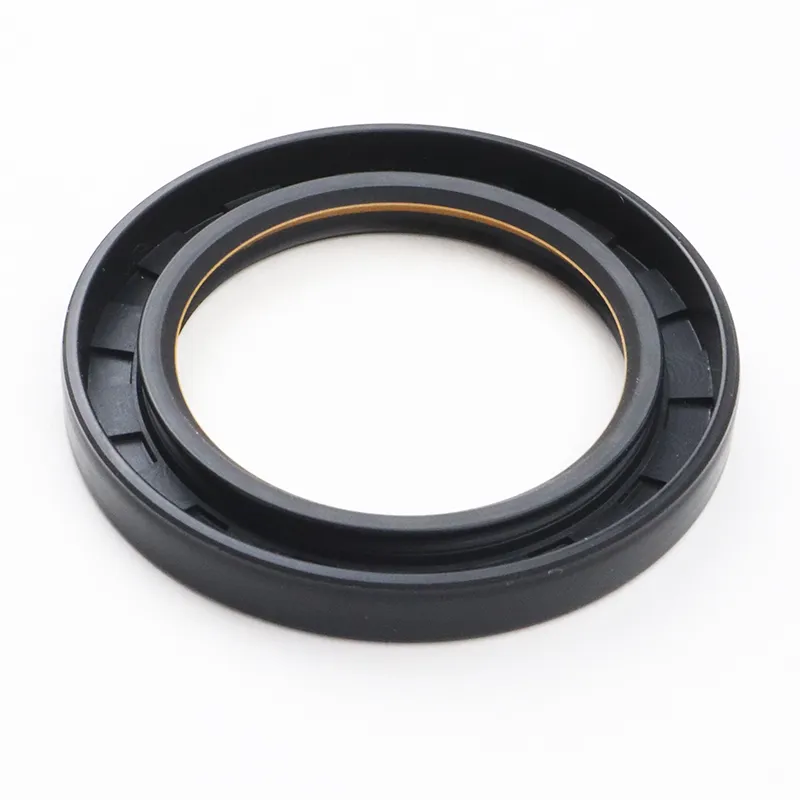

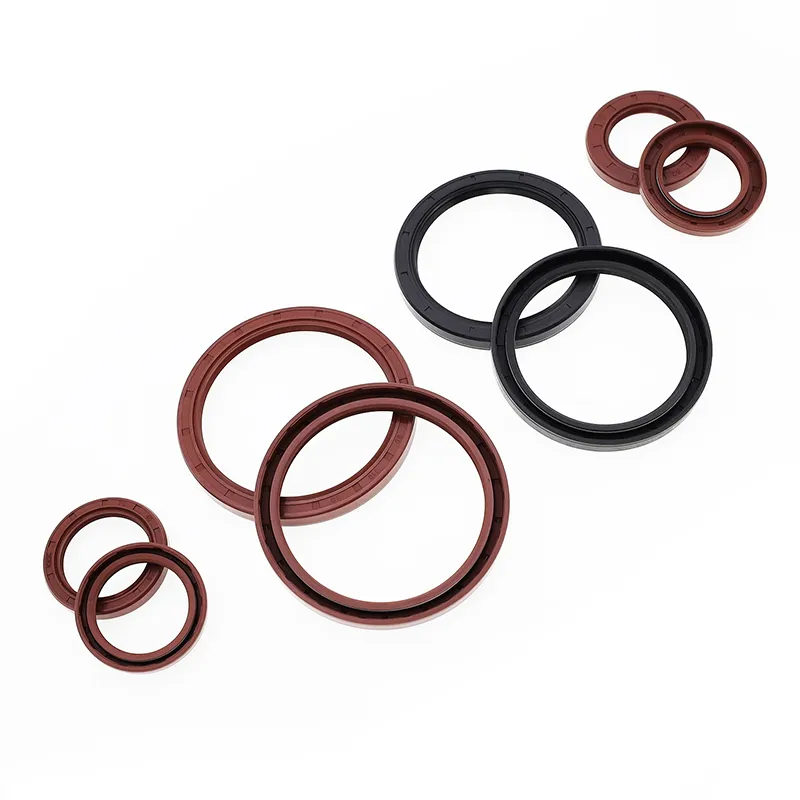

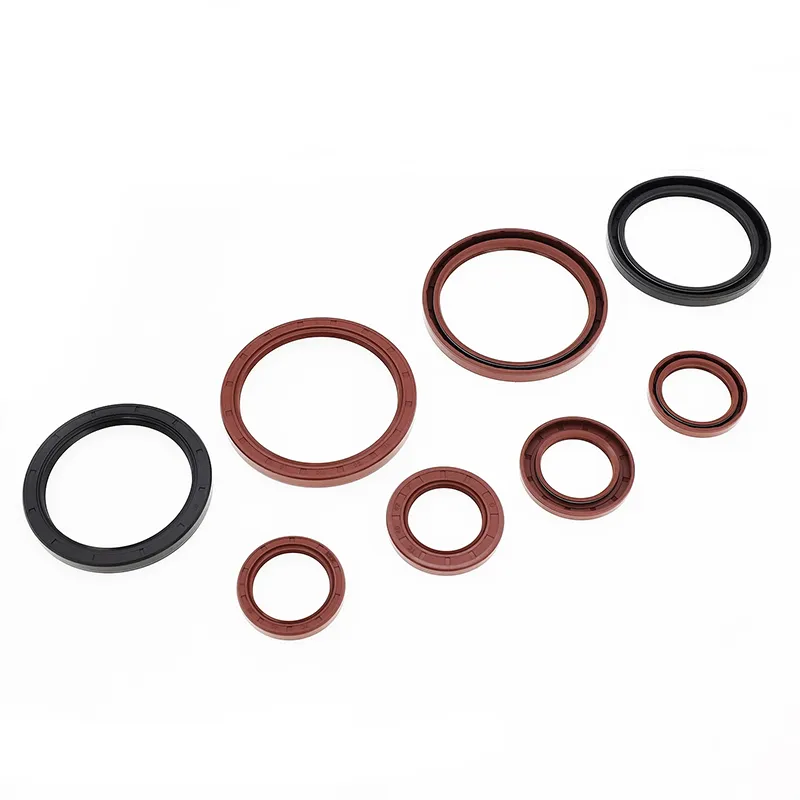

TC/SC/TB/SB öljytiivisteet

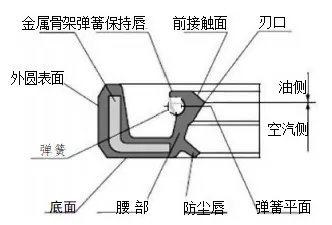

Molemmat koostuvat metallirungosta, jousesta ja kumirungosta. Metallirunko antaa tukea, ja jousi kohdistaa säteittäistä voimaa tiivistehuuleen. Sekä TC- että TB-malleissa on pölytiivis apuhuuli, joka sopii sovelluksiin, joissa toisella puolella on tiivistysainetta ja toisella puolella on pölyä. TB/SB-malleissa on metallinen ulkokehä, mikä tekee öljytiivisteestä turvallisemman ja tarkemman ontelossa. Ulkokehän tiivistyskyky on kuitenkin rajoitettu alhaisen viskositeetin ja kaasumaisten väliaineiden osalta; siksi on suositeltavaa levittää tiivisteainetta ulkokehään asennuksen ja käytön aikana.
|
Poikkileikkauksen muoto |
Malli |
Sovellus |
Paine |
Lämpötila |
Nopeus |
Keskikokoinen |
Materiaali |
|
|
TC |
Tiivistys, pölytiivis |
0,03 MPa |
-30 ~ +160 |
20m/s |
Voiteluöljyä ja -rasvaa |
NBR/FKM + hiiliteräs |
|
|
SC |
Tiivistys |
|||||
|
|
TB |
Tiivistys, pölytiivis |
-30~+100 |
25m/s |
Vesi, voiteluöljy, rasva |
NBR + hiiliteräs |
|
|
|
SB |
Tiivistys |
Tilausmalli TC-d*D*b
|
Erittely |
Erittely |
Erittely |
Erittely |
Erittely |
Erittely |
Erittely |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
