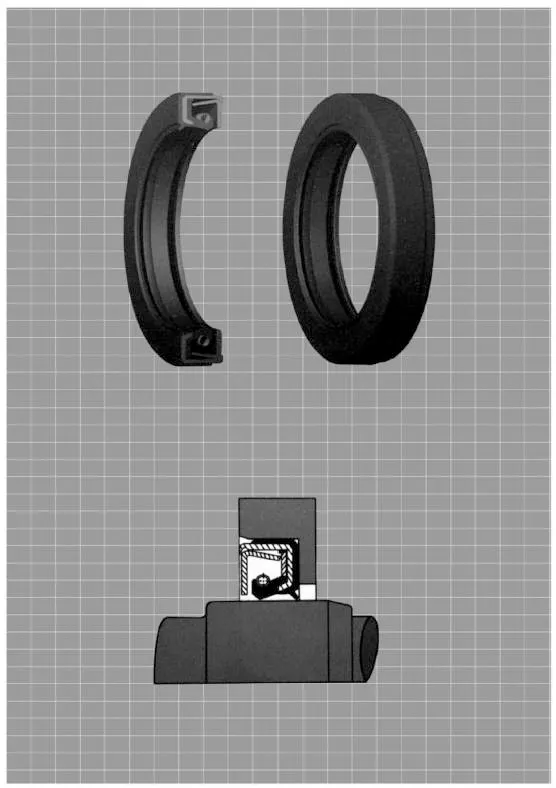

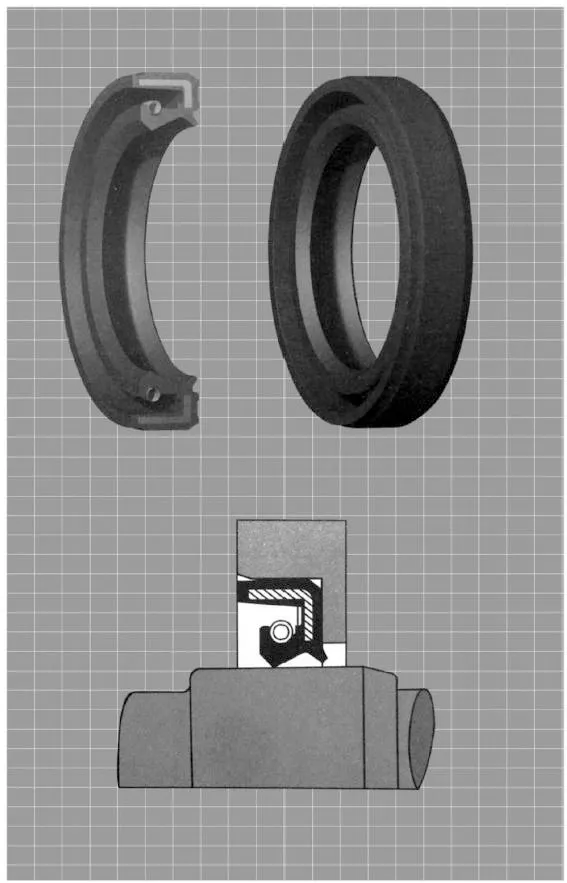

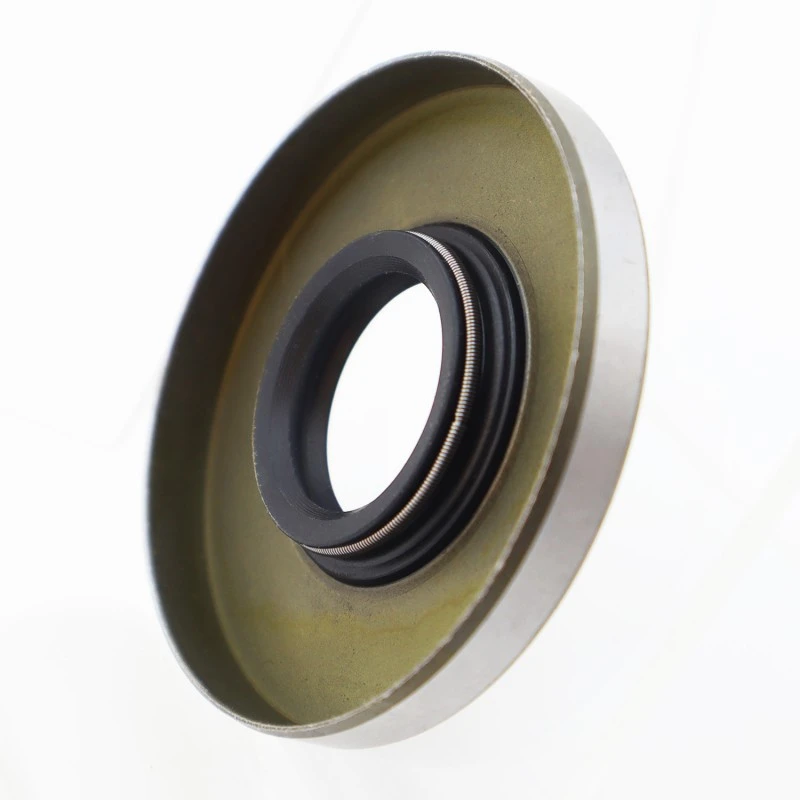

Runkoöljytiiviste koostuu kolmesta osasta: tiivisterungosta, vahvistavasta rungosta ja itsekiristyvästä kierrejousesta. Tiivistekappale jaetaan edelleen pohjaan, vyötärölle, leikkuureunaan ja tiivistehuuleen sijainnin mukaan. Tyypillisesti sen vapaassa tilassa rungon öljytiivisteen sisähalkaisija on pienempi kuin akselin halkaisija, mikä osoittaa tietyn "häiriösovituksen".
Siksi, kun öljytiiviste työnnetään tiivisteen istukkaan ja akseliin, tiivisteen leikkuureunan elastisuus ja itsekiristyvän kierrejousen supistusvoima synnyttävät säteittäisen puristusvoiman akseliin, mikä johtaa optimaaliseen tiivistyskykyyn.
Materiaali
NBR (nitriilibutadieenikumi)
Keskikokoinen
Hydraulipohjainen öljy
Käyttölämpötila
-25°C - +100°C
Nopeus
-
Käyttöpaine
0,3 MPa
Materiaalin kovuus
-
|

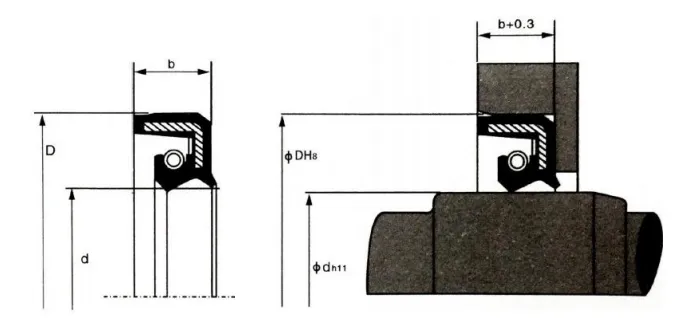

Malli |
d |
D |
b |
Tilaa malli |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN kaksihuulinen korkeapaineinen öljytiiviste
Yleiskatsaus: Painetta kestävä runkorakenne minimoi huulen muodonmuutoksen, mikä tekee siitä sopivan pyörivien akseleiden tiivistämiseen paineistetuissa sovelluksissa.
Materiaalit: NBR (nitriilibutadieenikumi)
Materiaali: Öljypohjainen hydrauliöljy
Käyttölämpötila (°C): -25 - +100
Nopeus: -
Käyttöpaine: 1 MPa
Materiaalin kovuus: -
Miksi valita Ruichen?
Kattava testausjärjestelmä: Meillä on kattava materiaali- ja tuotetestauslaboratorio, joka sisältää:
● Materiaalin mekaanisten ominaisuuksien testaus (vetolujuuden testauskone jne.).
● Erillinen testauspenkki hydraulisten tiivisteiden suorituskyvylle, käyttöikään ja pyöriville tiivisteille.
● Erityiset testausominaisuudet korkeapainetiivisteille, jotka pystyvät suorittamaan käynnistyskestävyys-, suorituskyky- ja kestävyystestejä yli 200 MPa:n paineissa.
Arvovaltaiset pätevyydet ja kunnianosoitukset: Olemme kansallinen korkean teknologian yritys ja maakuntatason "erikoistunut, hienostunut ja innovatiivinen" yritys, jolla on yli 40 kansallista patenttia (mukaan lukien useita keksintöpatentteja).
Toimialan panos: Olemme China Hydraulic and Pneumatic Seals Industry Associationin jäsen ja osallistumme kansallisten standardien laatimiseen toimien alan tarjousyksikkönä.
