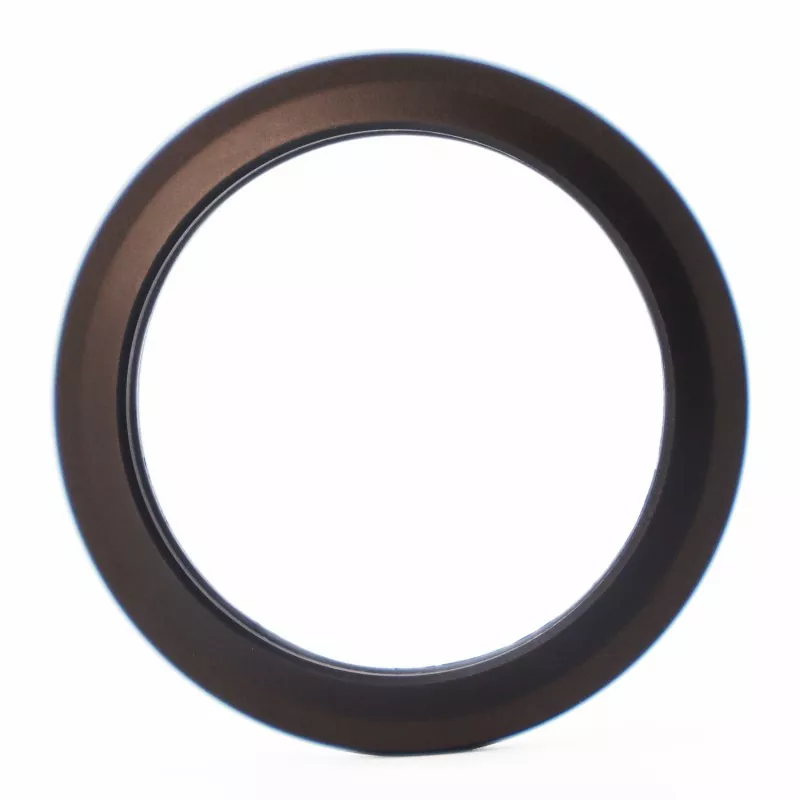

RC2876-tiiviste koostuu ruostumattomasta teräsjousesta ja korkean suorituskyvyn muovista. Ruostumattomasta teräksestä valmistettu jousi voi olla joko V- tai O-muotoinen jousi. RC2876-B:tä käytettäessä on valittava sopiva elastomeerimateriaali.
Sovellettavat käyttöolosuhteet (ääriarvojen ei pitäisi esiintyä samanaikaisesti)
|
Paine (MPa) |
Nopeus (m/s) |
Lämpötila (°C) |
Keskikokoinen |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Kaikki nesteet, kemikaalit ja kaasut |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Materiaalin valinta
1. Mukana tulevat O-rengasmateriaalit voidaan valita seuraavista: R01 Nitriilikumi (NBR), R02 Fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Ruostumattomasta teräksestä valmistetut jouset voidaan valita O- ja V-muotoisista jousista.
Tilausesimerkki
RC2876-40-PTFE4+V: Sisäpaineuran ulkohalkaisija on 40, tiivisterenkaan materiaali on PTFE4, jousi on V-muotoinen jousi.
RC2876-B-40-PTFE4+R02: Sisäpaineuran ulkohalkaisija on 40, tiivisterenkaan materiaali on PTFE4, yhteensopiva O-rengas on valmistettu fluorikumista.
Huomautus: Jos tarvitaan laajennettua aluetta, käytä sarjanumeroa.
Tekniset tiedot -taulukko (kaikki parametrialueen tekniset tiedot ovat saatavilla)
|
Sarjanumero |
Sarjanumero |
Vakioalue DH11 |
Laajennettu soveltamisala DH11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Pyöristetyt kulmat Rmax |
|
RC2876-0 |
RC2876-B-0 |
10-13.9 |
10-40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14-24.9 |
13-200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25-45,9 |
18-400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28-700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125 ~ 999,9 |
45-1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥ 1000 |
≥100 |
9.5 |
15.0 |
0.8 |
