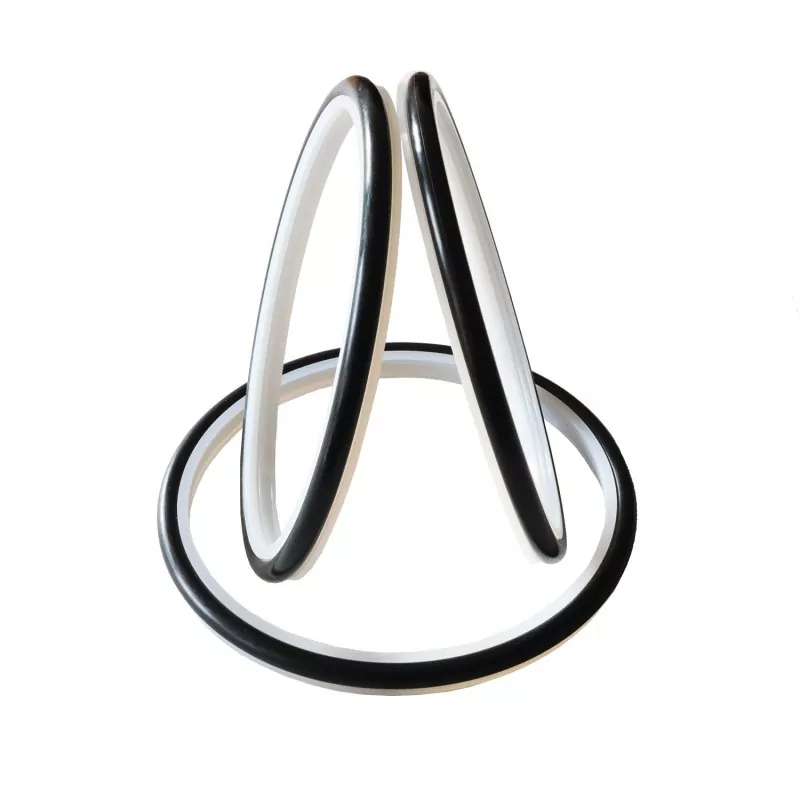

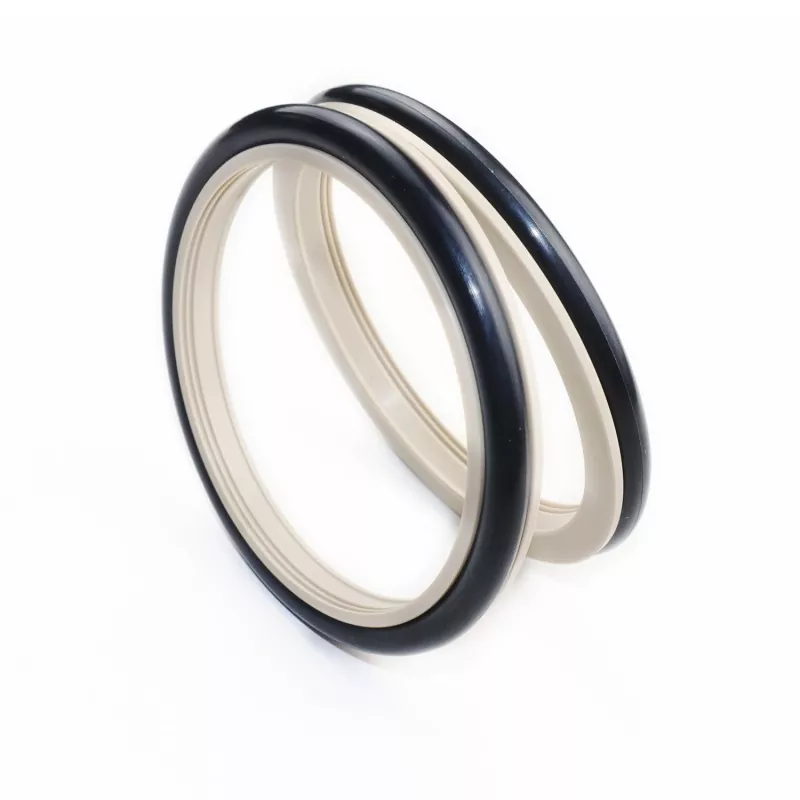

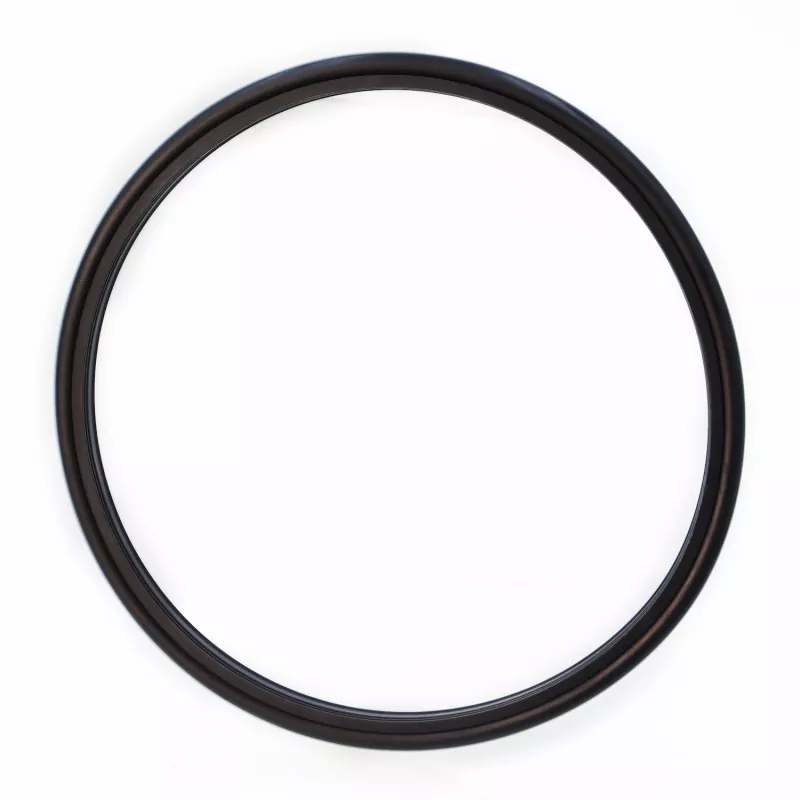

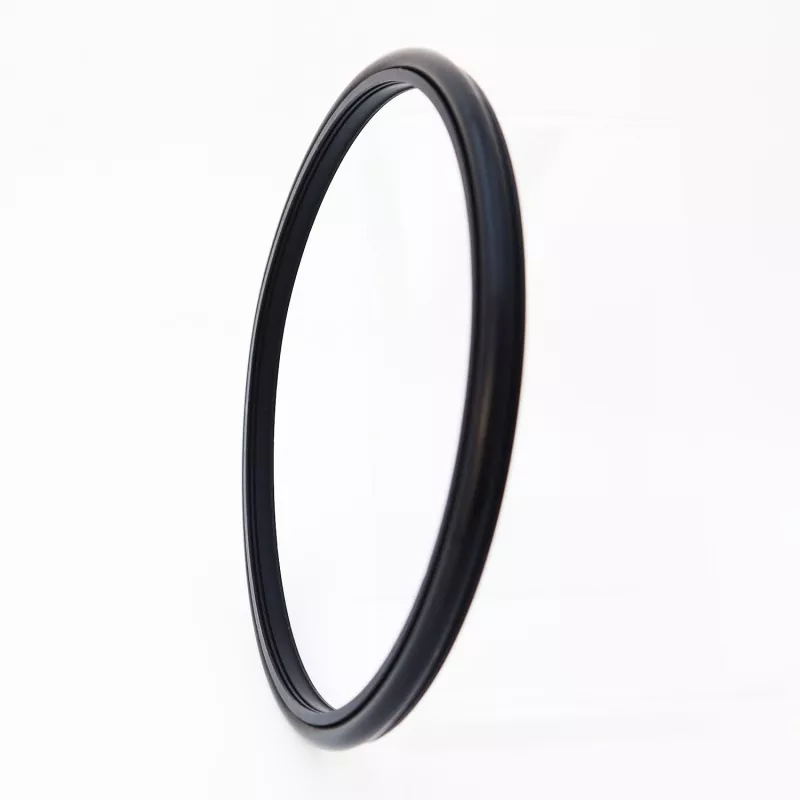

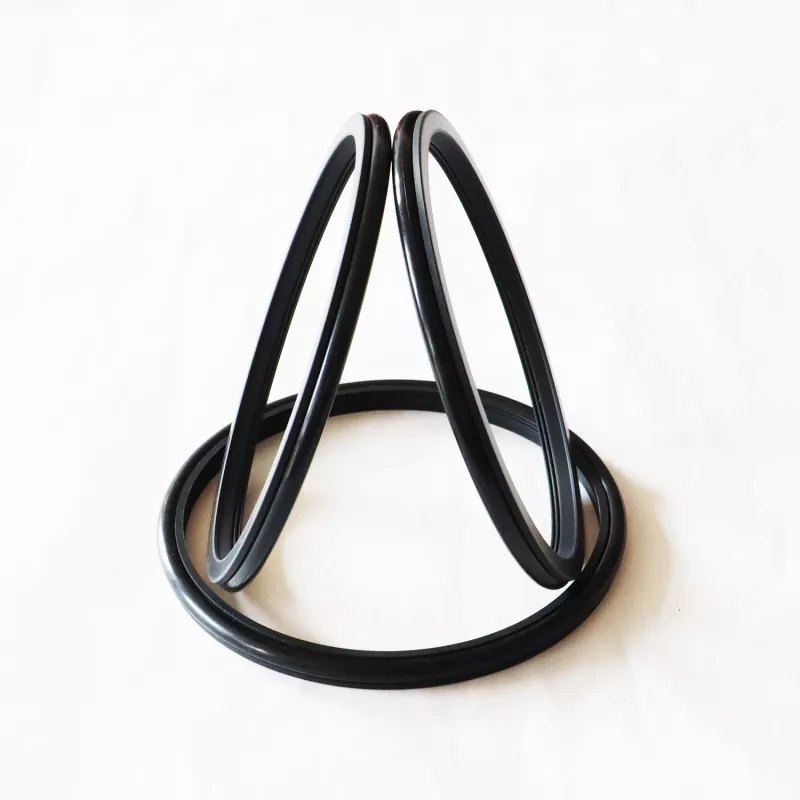

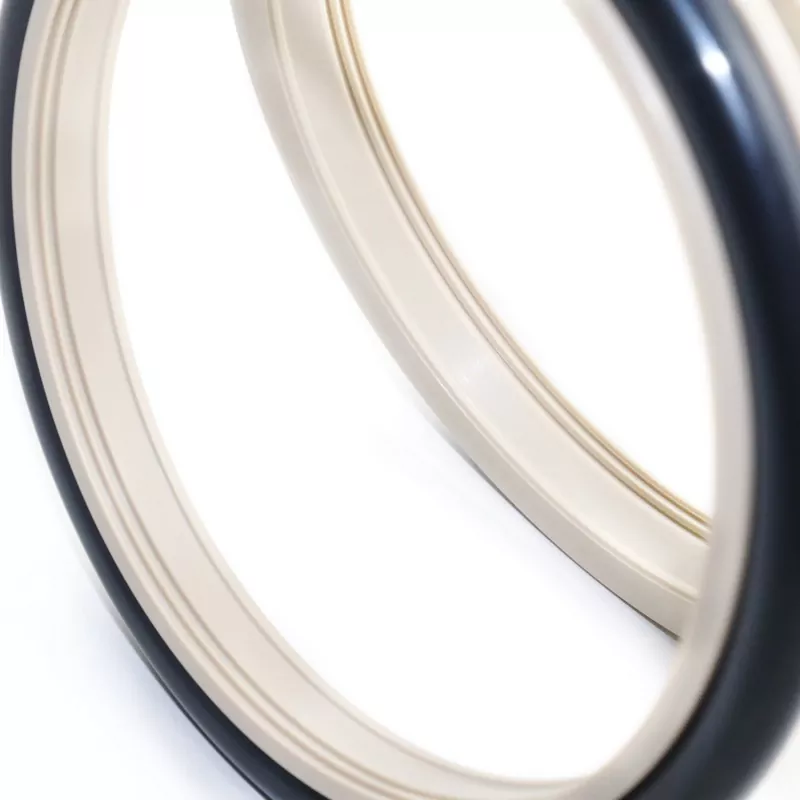

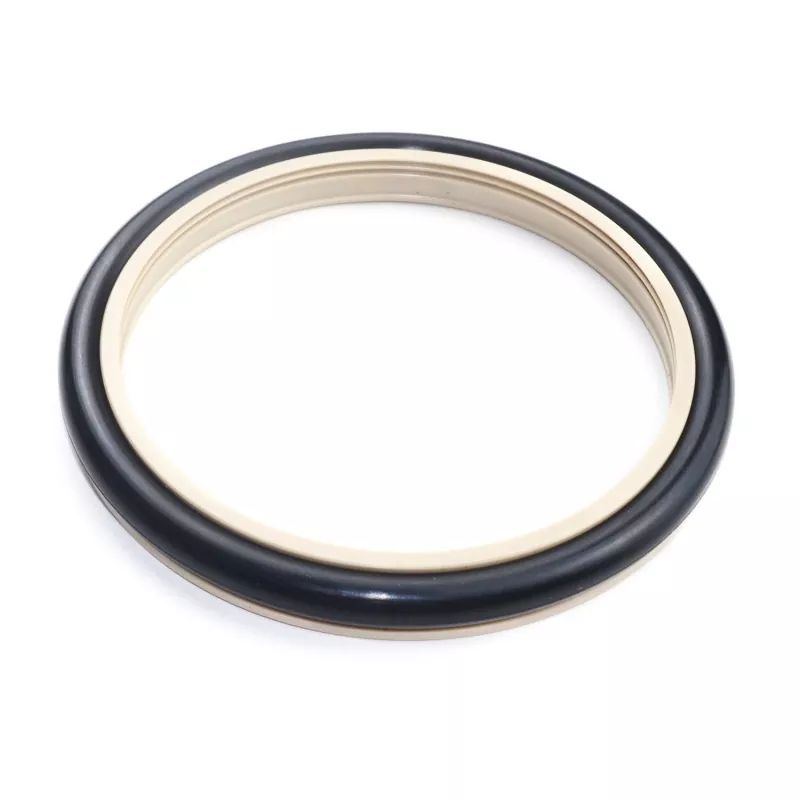

Männänvarsien (akseleiden) vahvistettu hammastettu komposiittitiiviste (sementtitiiviste) koostuu erityisesti suunnitellusta sahalaitaisesta tiivisterenkaasta, joka on valmistettu korkean suorituskyvyn teknisestä muovista, ja kumisesta O-renkaasta; se soveltuu yksisuuntaiseen tiivistykseen hydraulisissa edestakaisissa ja pyörivissä sovelluksissa. Sitä käytetään ensisijaisesti mäntäpumpuissa, mutapumpuissa, ruuviporaustyökaluissa, porauslaitteissa, öljyntutkimuslaitteissa, betoninsekoituslaitoksissa ja muissa.
Tärkeimmät ominaisuudet ovat pitkä käyttöikä, alhainen kitka, erinomainen tiivistyskyky, kompakti muotoilu ja helppo asennus, käyttö ja huolto. Tiivistyshuuliprofiilin optimoitu muotoilu ja paksuus takaavat tehokkaan tiivistyksen myös koville aineille, kuten sementtilietteelle.
Käytettäessä mutamaisten väliaineiden kanssa on suositeltavaa ruiskuttaa voitelurasvaa kahden (tai useamman) tiivistysvaiheen väliin.
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Keskikokoinen |
|
|
Edestakainen liike |
Pyörivä liike |
|||
|
≤100 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
≤2 |
Vesi, muta, raakaöljy, hydrauliöljy, emulsio |
|
-20 - +200 (FKM O-renkaalla) |
||||
1. Yhteensopivia O-rengasmateriaaleja ovat: R01 Nitriilikumi (NBR), R02 Fluorikumi (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE4; muita saatavilla olevia materiaaleja ovat PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 jne.
Tilausmalli: RC2061-80*91.7*7.6-PTFE4-R01 (malli - Akselin halkaisija * Uran halkaisija * Uran leveys - Materiaalikoodi)
Kokoja määritetyn parametrialueen sisällä on saatavilla.
|

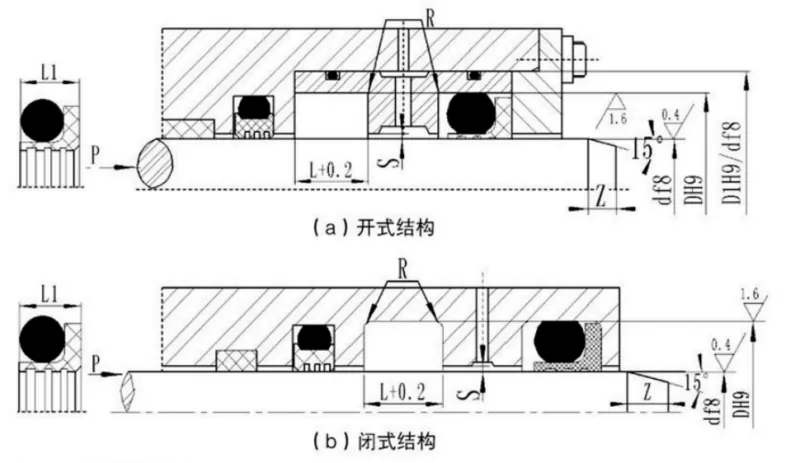

Akselin halkaisijaalue Vakiotyyppi d f8 RC2061 |
Akselin halkaisijaalue Raskaaseen käyttöön d f8 RC2061-Z |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tiivisteen leveys L1 |
Kulman säde Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan poikkileikkauksen halkaisija |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5-15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16-38,9 |
5-15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108 ~ 670,9 |
39-107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108 ~ 670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Huomautus: 1. Akselin halkaisijalle ≤30 mm suositellaan avointa uraa.
2. Pyörivän tiivistyssovelluksissa pyörivän akselin pinnan kovuuden tulee olla HRC ≥58.
3. Yli 30 MPa:n paineille suositellaan H8/f8-sovitusta suulakepuristusrakoon.
