Tämän männänvarren ohjausholkin muotoilu perustuu Hunger FI -sarjan standardiin, mikä takaa erinomaisen yhteensopivuuden. Se hyödyntää GFI-koodausjärjestelmää tilaamiseen (esim. GFI-0360PA), mikä tekee valinnasta kätevää. Se on edullinen komponentti männänvarren ohjaukseen ja tukeen hydraulijärjestelmissä; sylinterivalmistajia pyydetään valitsemaan, ottamaan näyte ja joukkotilaamaan tämä tuote.
Suorituskyky ja sovellus:GFI-ohjainholkki on suunniteltu männänvarsille ja tarjoaa sekä tukea että ohjausta.
Materiaalit:Nylon (PA), polyoksimetyleeni (POM) ja polytetrafluorieteeni (PTFE).
Käyttöolosuhteet:Käyttölämpötila-alue: -55°C - +255°C (PTFE:tä käytetään yli 120°C lämpötiloissa).
Suunnittelustandardi:Suunnittelu ja valinta saattavat viitata Hunger FI -sarjaan.
Nimeäminen ja tilaus:GFI-ohjainholkki on määritelty tilausnumerolla; esimerkki: GFI-0360PA.
|

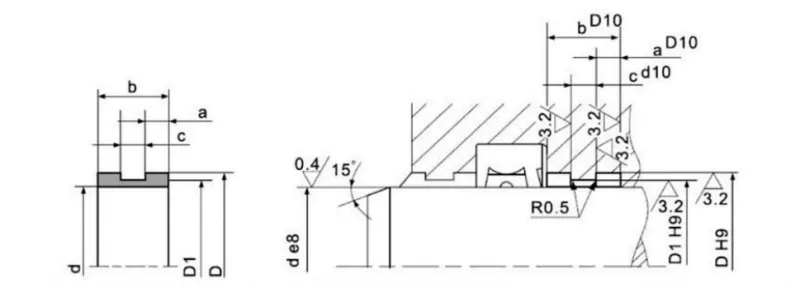

Tilausnumero |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
